Перемычка гибкая ПГС

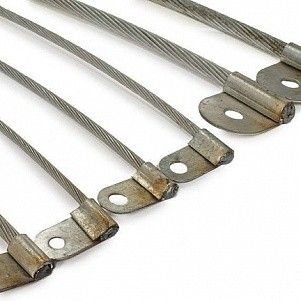

Гибкая перемычка ПГС применяется для присоединения металлических частей оборудования и конструкций к системе защитного заземления, когда между точками подключения возможны вибрации, небольшие перемещения или регулярное открывание подвижных элементов. Изделие представляет собой гибкий проводник из оцинкованной стали с контактными наконечниками для болтового крепления. При выборе учитывают сечение, длину, климатическое исполнение, размеры отверстий в наконечниках и условия эксплуатации.

Гибкие проводники для заземления металлоконструкций и оборудования

ПГС используют для создания надежной электрической связи между металлическими элементами, которые должны быть включены в систему защитного заземления или уравнивания потенциалов. Гибкая конструкция удобна там, где жесткая полоса или шина испытывала бы постоянный изгиб либо мешала движению узла. Типичные места установки — корпуса машин и аппаратов, металлические опоры, двери шкафов, панели, рамы и другие токопроводящие части оборудования.

По доступным данным для этого типа изделий применяются оцинкованный стальной канат и стальные оцинкованные наконечники. Для актуальной серии ПГС производитель указывает сечения от 25 до 95 мм2, климатическое исполнение У2,5, сопротивление соединения канат-наконечник менее 0,1 Ом и силу выдергивания каната из наконечника более 50 Н. Конкретные характеристики поставляемой позиции необходимо сверять с паспортом и маркировкой.

Параметры, которые учитывают при подборе

Сечения 25, 35, 50 и 95 мм2

В индексируемом ассортименте ПГС встречаются исполнения с сечениями 25, 35, 50 и 95 мм2. Сечение определяет количество металла в гибком проводнике и влияет на его сопротивление, нагрев при токовой нагрузке, наружный размер и минимальный удобный радиус изгиба. Более крупное сечение не следует выбирать только по принципу запаса: оно должно соответствовать электротехническому проекту и конструктивным возможностям места установки.

Для локальных соединений внутри шкафов могут применяться компактные исполнения, а для крупных металлоконструкций и оборудования — варианты увеличенного сечения. Если ПГС заменяет ранее установленную перемычку, желательно сверить маркировку старого изделия и параметры проектной документации.

Длины гибкой части

Для ПГС встречаются длины 280, 560 и 900 мм. Короткая перемычка подходит для близко расположенных точек крепления, а увеличенная длина дает больший запас на перемещение. При этом проводник не должен постоянно работать в натянутом состоянии: такое положение повышает нагрузку на места опрессовки и крепеж.

Избыточная длина также нежелательна, если свободная часть может попасть в механизм, соприкасаться с острыми кромками или образовывать петлю в проходе. Поэтому размер выбирают по реальной траектории движения узла, а не только по расстоянию между болтами в одном положении.

Устройство гибкой перемычки

Конструктивно ПГС состоит из многопроволочного оцинкованного стального проводника и двух наконечников. Многопроволочная структура обеспечивает гибкость, позволяя изделию переносить повторяющиеся небольшие изгибы лучше, чем жесткая стальная полоса аналогичной длины. Наконечники служат для болтового присоединения к оборудованию или контактным элементам.

Соединение проводника с наконечником должно сохранять механическую прочность и стабильный электрический контакт. Для актуальных изделий ПГС производителем заявлена сила выдергивания более 50 Н и сопротивление в соединении канат-наконечник менее 0,1 Ом. Эти показатели следует рассматривать как характеристики конкретной серии, а не как универсальную норму для любых гибких перемычек.

Оцинкованная сталь

Цинковое покрытие снижает скорость атмосферной коррозии стальной основы и особенно важно в местах, где перемычка подвергается влажности, конденсату или перепадам температуры. При повреждении защитного слоя или появлении продуктов коррозии необходимо оценить состояние проводника и контактных зон.

Климатическое исполнение

Для ПГС встречается исполнение У2,5, а в отдельных каталогах также обозначение У2. Климатическая маркировка указывает на условия эксплуатации и размещения изделия по принятой системе обозначений. При выборе необходимо ориентироваться на паспорт конкретной перемычки и условия объекта.

Сравнение вариантов по назначению

Назначение в системе защитного заземления

Перемычка ПГС не является самостоятельным заземляющим устройством. Ее задача — обеспечить электрическую непрерывность между металлической частью оборудования и предусмотренным проектом проводящим элементом системы. При повреждении основной изоляции исправная цепь защитного заземления помогает создать условия для срабатывания аппаратов защиты.

Поэтому значение имеют не только сечение и длина ПГС, но и качество всех соединений по пути тока. Ослабленный болт, окрашенная контактная площадка или сильная коррозия могут ухудшить работу даже исправной перемычки.

Двери шкафов и подвижные панели

Петли металлической двери не следует автоматически считать надежным защитным проводником. Смазка, краска, окисление и переменное положение элементов могут увеличивать сопротивление контакта. Отдельная гибкая перемычка создает предусмотренное соединение между дверью и корпусом шкафа независимо от состояния шарниров.

При монтаже проверяют положение ПГС при полностью закрытой и открытой двери. Проводник не должен натягиваться, попадать под петлю или замок, перегибаться через острую кромку и касаться подвижных деталей.

Машины и вибрирующее оборудование

На оборудовании с вибрациями гибкий проводник снижает риск усталостного разрушения по сравнению с жесткой короткой связью. Он компенсирует небольшие взаимные перемещения корпуса, рамы и заземляющей точки без потери контакта.

При этом крепеж должен быть защищен от самопроизвольного ослабления способом, предусмотренным проектом. Саму перемычку располагают так, чтобы она не терлась о металл и не работала на постоянное растяжение.

Металлические опоры и конструкции

ПГС может использоваться для присоединения металлических опор, рам, площадок и других конструкций к системе заземления. Для создания контактной точки применяются специальные флажки или предусмотренные конструкцией отверстия и приварные элементы. Производитель ПГС указывает совместное применение с флажками Ф, которые привариваются к металлоконструкции.

Основные места применения

• корпуса электротехнического оборудования и машин;
• двери металлических шкафов и распределительных панелей;
• рамы, основания и корпуса промышленных аппаратов;
• металлические опоры и вспомогательные конструкции;
• подвижные крышки и панели, требующие электрической связи;
• вибрирующие узлы с небольшим взаимным перемещением;
• участки системы уравнивания потенциалов по проекту.

Контактные наконечники

Наконечники выполняют роль контактных площадок и должны соответствовать размеру болта или шпильки. В разных исполнениях диаметр отверстия может различаться, поэтому этот параметр необходимо проверять до заказа. Попытка увеличить отверстие сверлением уже готового наконечника может ухудшить защитное покрытие и механическую прочность контактной зоны.

Наконечник должен прилегать к металлической площадке всей рабочей поверхностью. Перекос, загрязнение или толстый непроводящий слой между деталями увеличивают переходное сопротивление.

Флажки для присоединения

Если на конструкции нет подходящей точки крепления, могут применяться металлические флажки Ф. Производитель описывает их как оцинкованные пластины, которые привариваются к металлическим конструкциям, трубам или оборудованию и создают контактный элемент для дальнейшего болтового присоединения заземляющей перемычки.

Сам флажок после сварки должен быть установлен так, чтобы отверстие оставалось доступным для монтажа и последующего контроля соединения.

Сопротивление контактного соединения

Для актуальной серии ПГС указано сопротивление канат-наконечник менее 0,1 Ом. Этот параметр характеризует качество заводского соединения гибкой части с наконечником. В готовой системе дополнительно появляется сопротивление болтового контакта и остальных участков цепи.

После монтажа электрическую непрерывность проверяют методами, предусмотренными документацией объекта. Одного визуального осмотра для ответственной системы заземления недостаточно.

Сравнение условий эксплуатации

Проверка перед монтажом

• сверяют обозначение, сечение и длину перемычки;
• проверяют климатическое исполнение;
• осматривают гибкий проводник на заломы и повреждения отдельных проволок;
• контролируют состояние оцинкованных наконечников;
• сверяют диаметр отверстий с применяемым крепежом;
• подготавливают контактные площадки;
• укладывают ПГС без постоянного натяжения и острых перегибов;
• после установки проверяют электрическую непрерывность соединения.

Что учитывать при заказе

Для корректного подбора указывают сечение, длину, климатическое исполнение, размер крепежного отверстия и назначение соединения. Для подвижных элементов полезно заранее определить минимальное и максимальное расстояние между точками крепления во всем диапазоне движения.

Если ПГС используется в составе ответственной системы защитного заземления, параметры выбирают по электротехническому проекту. При наружной или агрессивной эксплуатации отдельно проверяют допустимость материала и климатическое исполнение.

Стальные гибкие связи для заземляющих соединений

Перемычки ПГС применяют там, где требуется одновременно обеспечить электрическую непрерывность и сохранить подвижность соединяемых металлических частей. При выборе учитывают сечение 25, 35, 50 или 95 мм2, длину, климатическое исполнение, размеры наконечников и условия эксплуатации. Надежность узла определяется не только параметрами гибкого каната, но и качеством контактных площадок, болтового крепления, защитного покрытия и правильной укладки без натяжения.

Чтобы уточнить цену и заказать гибкие перемычки ПГС в Вологде, позвоните по телефону +7 (8172) 57-82-34 или отправьте заявку на почту vologda@sz-metall.ru. Для подбора укажите требуемое сечение, длину, климатическое исполнение, размер крепежа, назначение соединения и необходимое количество.
